YASKAWA安川關節式工業機器人日常維護保養

安川工業機器人在制造業使用程度在不斷增加,主要使用在較為惡劣條件下,

或工作強度和持續性要求較高的場合,品牌機器人的故障率較低,

得到較為廣泛的認可.但即使工業機器人設計較規范和完善,

集成度較高,故障率較低,但仍須定期進行常規檢查和預防性維護.

常見的機器人有：串聯關節式機器人,直角坐標式機器人,

Delta并聯機器人,安川機器人,自動引導小車等,

本文中的維護主要針對關節式機器人.

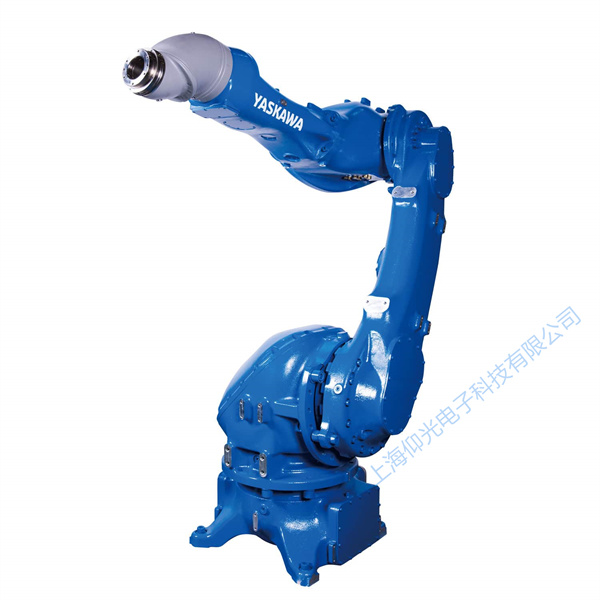

一、安川工業機器人本體維護保養

1、普通維護

1)清洗機械手

定期清洗安川機械手底座和手臂;可使用高壓清洗設備,

但應避免直接向機械手噴射;如果安川機械手有油脂膜等保護,

按要求去除.(應避免使用丙酮等強溶劑、避免使用塑料保護、

為防止產生靜電,必須使用浸濕或潮濕的抹布擦拭非導電表面,如噴涂設備、

軟管等.請勿使用干布)

2)中空手腕的清洗維護:根據實際情況,中空手腕視需要經常清洗,

以避免灰塵和顆粒物堆積,用不起毛布料進行清潔,手腕清洗后,

可在手腕表面添加少量凡士林或類似物質,以后清洗時將更加方便.

3)定期檢查,檢查是否漏油;檢查齒輪游隙是否過大;檢查控制柜、

吹掃單元、工藝柜和機械手間的電纜是否受損.

4)固定螺栓的檢查

將安川機械手固定于基礎上的緊固螺栓和固定夾必須保持清潔,

不可接觸水、酸堿溶液等腐蝕性液體.這樣可避免緊固件服飾;

如果鍍鋅層或涂料等防腐蝕保護層受損,需清潔相關零件并涂以防腐蝕涂料.

2、軸制動測試

在操作過程中,每個軸電機制動器都會正常磨損.為確定制動器是否正常工作,

此時必須進行測試.

測試方法：按照以下所述檢查每個軸馬達的制動器.

1)運行安川機械手軸至相應位置,該位置機械手臂總重及所有負載量達到額定值(靜態負載);

2)馬達斷電;

3)檢查所有軸是否維持在原為.

如馬達斷電時安川機械手仍沒有改變位置,則制動力矩足夠.

還可手動移動機械手,檢查是否還需要進一步保護措施.

當移動機器人緊急停止時,制動器會幫助停止,因此可能會產生磨損.

所以,在機器使用壽命期間需要反復測試,以檢驗機器是否維持著原來的能力.

3、系統潤滑加油

1)軸副齒輪和齒輪潤滑加油

確保安川機器人及相關系統關閉并處于鎖定狀態,

每個油嘴中擠入少許(1克)潤滑脂,逐個潤滑副齒輪滑脂嘴和各齒輪滑脂嘴,

不要注入太多,以免損壞密封.

2)中空手腕潤滑加油中空手腕10個潤滑點,每個注脂嘴只需幾滴潤滑劑(1克),

不要注入過量潤滑劑,避免損壞腕部密封和內部套筒.

4、檢查各齒輪箱內油位

各軸加油孔的位置不同,需要針對行動檢查,有的需要旋轉后處于垂直狀態再開蓋進行檢查.

5、維護周期(時間間隔可根據環境條件、機器人運行時數和溫度而適當調整)

1)普通維護頻率：1次/天;

2)軸制動測試：1次/天;

3)潤滑3軸副齒輪和齒輪：1次/1000H;

4)潤滑中空手腕：1次/500H;

5)各齒輪箱內的潤滑油：首次次1年更換,以后每5年更換一次.

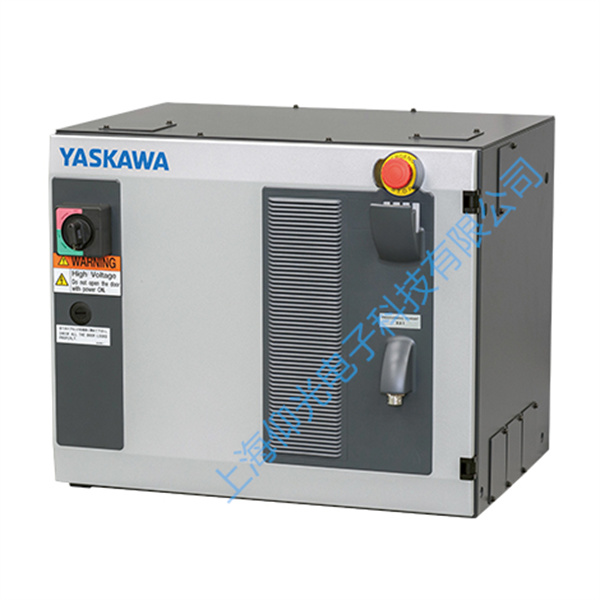

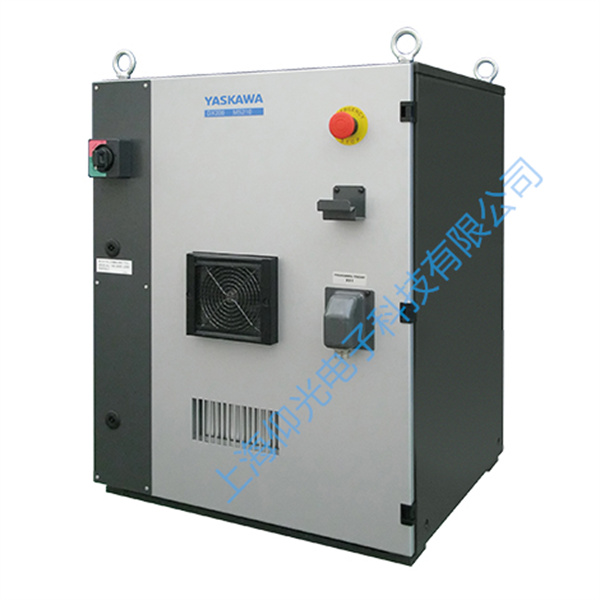

二、系統控制柜的維護

1、維護內容

1) 檢查控制器散熱情況

嚴禁控制器覆蓋塑料或其它材料;控制器后面和側面留出足夠間隔(>120mm);

嚴禁控制器的位置靠近熱源;嚴禁控制器頂部放有雜物;避免控制器過臟;

避免一臺或多臺冷卻風扇不工作;避免風扇進口或出口堵塞;

避免空氣濾布過臟;控制器內不執行作業時,其前門必須保持關閉.

2) 清潔示教器

應從實際需要出發按適當?shù)念l度清潔示教器;

盡管面板漆膜能耐受大部分溶劑的腐蝕,但仍應避免接觸丙酮等強溶劑;

示教器不用時應拆下并放置在干凈的場所.

3)清洗控制器內部

應根據環境條件按適當間隔清潔控制器內部,如每年一次;

須特別注意冷卻風扇和進風口/出風口清潔.清潔時使用除塵刷,

并用吸塵器吸去刷下的灰塵.請勿用吸塵器直接清潔各部件,

否則會導致靜電放電,進而損壞部件;清潔控制器內部前,一定要切斷!

4)清洗或更換濾布

清洗濾布需在加有清潔劑的30-40℃水中,清洗濾布3-4次.

不得擰干濾布,可放置在平坦表面晾干.還可以用潔凈的壓縮空氣將濾布吹干凈.

5) 定期更換電池

測量系統電池為一次性電池(非充電電池);電池更換時,

消息日志會出現一條信息.該信息出現后電池電量可維持約1800小時.

(建議在上述信息出現時更換電池)電池僅在控制柜“斷電”的情況下工作.

電池的使用壽命約7000小時.

如果控制柜除控制安川機器人外還控制CBS單元,

或在使用8軸安川機器人的情況下,電池的使用壽命為上文所述的一半(使用2各SMU單元).

6) 檢查冷卻器

冷卻回路采用免維護密閉系統設計,

需按要求定期檢查和清潔外部空氣回路的各個部件;

環境濕度較大時,需檢查排水口是否定期排水.

2、維護頻率(時間間隔可根據環境條件、安川機器人運行時數和溫度而適當調整)

1) 一般維護：1次/天;

2)清洗/更換濾布：1次/500H;

3) 測量系統電池的更換：2次/7000H;

4) 計算機風扇單元的更換、伺服風扇單元的更換：1次/50000H;

5) 檢查冷卻器;1次/月.
